Lug Tip Teflon Contalı Kelebek Vanalar; su, atık su, buhar, gaz gibi birçok farklı akışkanın kontrolünde kullanılabilen, geniş uygulama alanına sahip, sızdırmazlık ve kolay montaj imkanı sağlayan, dayanıklı ve çok yönlü bir vana çeşididir.
Bu vanalar, gövde üzerindeki “lug” olarak adlandırılan çıkıntılar sayesinde yüksek basınçlara ve titreşimlere karşı daha dayanıklı olduğundan yüksek akış hızının olduğu büyük çaplı boru sistemlerinde tercih edilebilirler. Luglar sayesinde vana boru hattına daha sağlam bir şekilde ve kolayca monte edilebilmektedir. Kompakt yapısı sayesinde daha az yer kaplar. Diğer vanalara göre daha hafif olmakla birlikte hızlı açılıp kapanma özelliğiyle kolay kontrol imkanı sağlar.
Teflon contalı kelebek vanalarımızın çalışma sıcaklığı -10 °C ve +120 °C arasıdır. PN16 basınç sınıfı için uygundur.
Teklif Alın Whatsapp
| ÖZELLİKLER | |
|---|---|
| Gövde (1) | GGG40 |
| Conta (2) | PTEE |
| Mil (3) | SS416 |
| Klape (4) | CF8-CF8M |
| Burç (5) | PTFE |
| O-ring (6) | NBR |
| Kol (7) | Alüminyum |
| Çalışma Sıcaklığı | -10 °C / +120 °C |
| Basınç Sınıfı | PN16 |

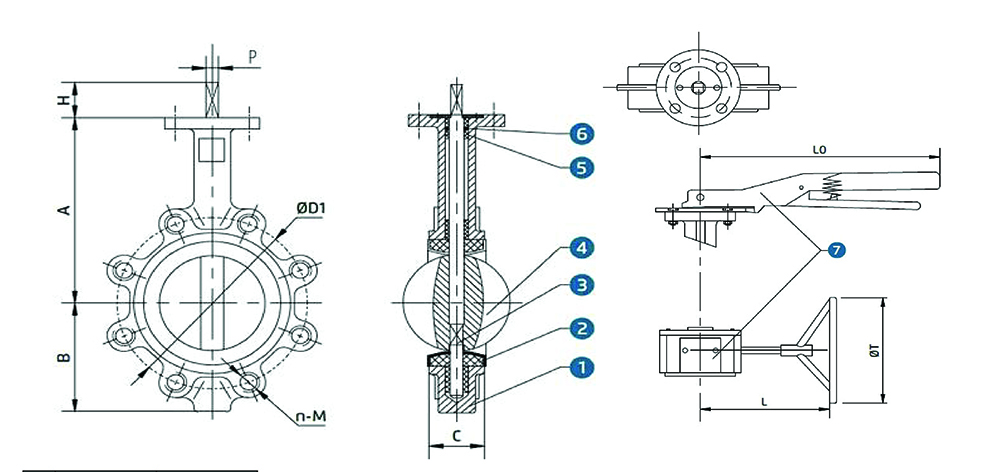

| Teknik Çizim | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|||||||||||
| BOYUTLAR | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ÖLÇÜ | A | B | H | P | C | ISO 5211 | LO | T | L | Flanş | |
| PN16 | |||||||||||
| DN40 | 125 | 68 | 30 | 9 | 33 | F05 | 215 | 137 | 150 | 110 | 4-M16 |
| DN50 | 129 | 73 | 30 | 9 | 42 | F05 | 215 | 137 | 150 | 125 | 4-M16 |
| DN65 | 137 | 82 | 30 | 9 | 44.7 | F05 | 215 | 137 | 150 | 145 | 4-M16 |
| DN80 | 144 | 95 | 30 | 9 | 45,2 | F05 | 215 | 137 | 150 | 160 | 8-M20 |
| DN100 | 163 | 109 | 30 | 11 | 52,1 | F07 | 260 | 137 | 150 | 180 | 8-M20 |
| DN125 | 179 | 125 | 30 | 14 | 54,4 | F07 | 260 | 137 | 150 | 210 | 8-M20 |
| DN150 | 198 | 144 | 30 | 14 | 55,8 | F07 | 260 | 137 | 150 | 240 | 8-M20 |
| DN200 | 237 | 173 | 35 | 17 | 60,8 | F10 | 355 | 269 | 207 | 295 | 8-M20 |
| DN250 | 281 | 211 | 35 | 22 | 65,8 | F10 | 355 | 269 | 207 | 355 | 12-M24 |
| DN300 | 318 | 244 | 35 | 22 | 76,9 | F10 | 355 | 269 | 207 | 410 | 12-M24 |
| DN350 | 368 | 267 | 45 | 24 | 76,5 | F10 | - | 269 | 195 | 470 | 16-M24 |
| DN400 | 400 | 309 | 51,5 | 24 | 86,5 | F14 | - | 290 | 243 | 525 | 16-M27 |
