2-х компонентные резьбовые шаровые краны с верхним фланцем часто используются для управления потоками в промышленных приложениях благодаря своей простой конструкции, высокой стойкости к давлению и долговечности.
В 2-х компонентных резьбовых шаровых кранах с верхним фланцем выражение «2 компонента» означает, что корпус крана состоит из двух частей. Такая конструкция позволяет легко обслуживать и заменять внутренние части и уплотнения, а также использовать крупные шары для работы с высокими расходами. Благодаря верхнему фланцу кран может быть легко и безопасно подключен к другому оборудованию.
Рабочая температура от -30 °C до +120 °C. Подходит для класса давления PN63.
Получить предложение Whatsapp
| ХАРАКТЕРИСТИКИ | |
|---|---|
| Гайка (1-5) | AISI304 |
| Рычаг (2) | AISI201 |
| Шайба (3) | AISI304 |
| Опорное кольцо (8) | AISI304 |
| Уплотнение (9-11-14) | PTFE |
| O-кольцо (10) | FKM |
| Вал шара (12) | AISI304 / AISI316 |
| Крышка (13) | WCB /CF8 / CF8M |
| Шар (15) | AISI304 / AISI316 |
| Уплотнение шара (16) | PTFE |
| Корпус (17) | WCB /CF8 /CF8M |
| Рабочая температура | -30 °C / +120 °C |
| Класс давления | PN63 |

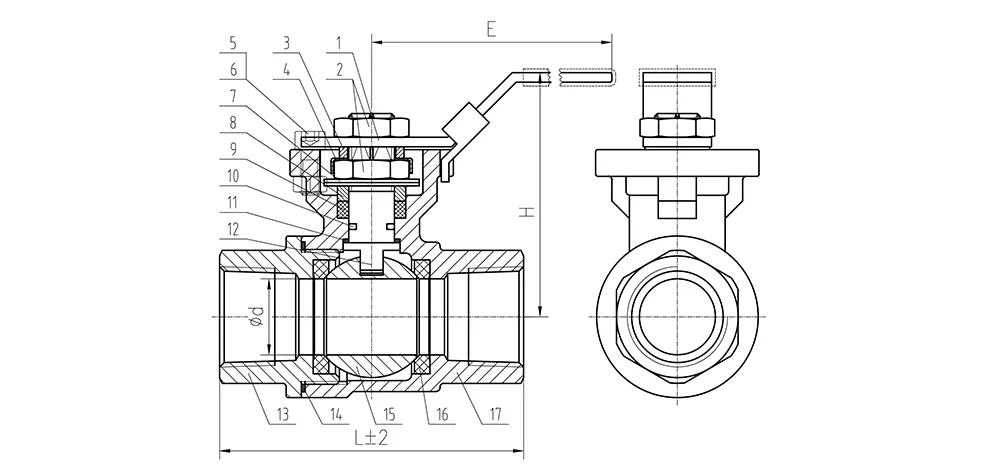

| Технический чертеж | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|||||||||||
| РАЗМЕРЫ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РАЗМЕР | d | L | H | E | A | B | F | G | S | ||||
| 1/4" | 8 | 61 | 65 | 125 | 36 | 42 | 5.5 | 6 | 9 | ||||
| 3/8" | 10 | 61 | 65 | 125 | 36 | 42 | 5.5 | 6 | 9 | ||||
| 1/2" | 15 | 61 | 65 | 125 | 36 | 42 | 5.5 | 6 | 9 | ||||
| 3/4" | 20 | 71 | 70 | 125 | 36 | 42 | 5.5 | 6 | 9 | ||||
| 1" | 25 | 81 | 85 | 155 | 42 | 50 | 6 | 7 | 11 | ||||
| 1.1/4" | 32 | 97 | 90 | 155 | 42 | 50 | 6 | 7 | 11 | ||||
| 1.1/2" | 38 | 105 | 110 | 185 | 50 | 70 | 7 | 9 | 14 | ||||
| 2" | 49 | 120 | 115 | 185 | 50 | 70 | 7 | 9 | 14 | ||||
| 2.1/2" | 65 | 145 | 145 | 260 | 70 | 102 | 9 | 11 | 17 | ||||
| 3" | 80 | 168 | 155 | 260 | 70 | 102 | 9 | 11 | 17 | ||||
| 4" | 100 | 204 | 170 | 300 | 70 | 102 | 9 | 11 | 19 | ||||
