3-х компонентный фланцевый шаровой кран — это тип крана, который часто используется для контроля потока в промышленных приложениях, благодаря высокой прочности и герметичности, особенно подходит для трубопроводов большого диаметра и высоконапорных приложений.
В 3-х компонентных фланцевых шаровых кранах термин "3 компонента" обозначает, что корпус крана состоит из 3 частей. Это позволяет легче обслуживать и заменять внутренние детали и уплотнения. Легкость замены внутренних компонентов помогает продлить срок службы крана без потери производительности, так как изношенные или поврежденные детали можно быстро заменить.
Рабочая температура от -30 °C до +120 °C. Подходит для давления класса PN40.
Получить предложение Whatsapp
| ХАРАКТЕРИСТИКИ | |
|---|---|
| Корпус | AISI304 / AISI316 |
| Шар | AISI304 / AISI316 |
| Уплотнение шара | PTFE |
| Вал шара | AISI304 / AISI316 |
| Вал | PTFE |
| Шайба | AISI304 |
| Опорное кольцо | AISI304 |
| рычаг | AISI304 |
| Замок | AISI304 |
| Размеры | DIN 3202-F1/F5 (DIN 558-1) |
| Соединения | DIN 2501 (DIN EN 1092-2) |
| Испытания | EN 12266-1 |
| Рабочая температура | -30 °C / +120 °C |
| Класс давления | PN40 |

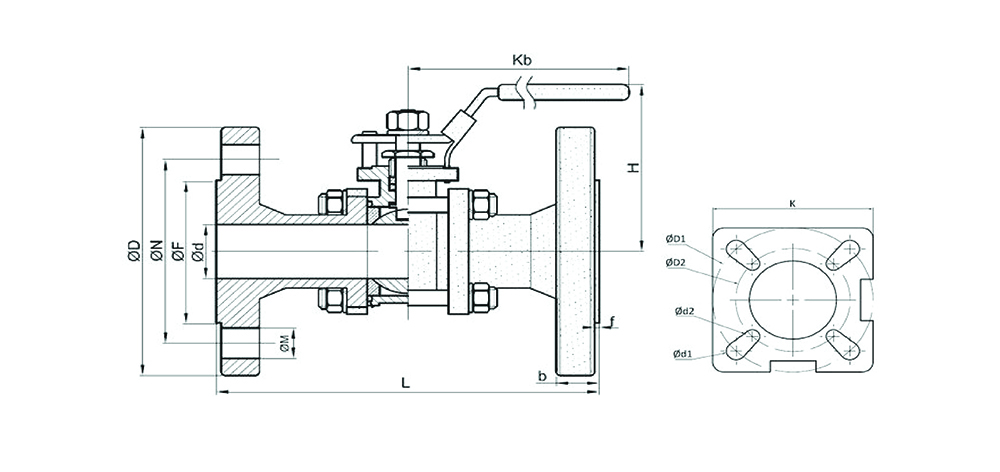

| Технический чертеж | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|||||||||||
| РАЗМЕРЫ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КЛАСС | РАЗМЕР | L | Kb | H | Ød | ØD | ØN | ØF | b | ØD1 | ØM | f | |
| PN40 | DN15 | 130 | 130 | 79 | 15 | 95 | 65 | 45 | 16 | 4 | 14 | 2 | |
| PN40 | DN20 | 150 | 155 | 83 | 20 | 105 | 75 | 58 | 18 | 4 | 14 | 2 | |
| PN40 | DN25 | 160 | 175 | 97 | 25 | 115 | 85 | 68 | 18 | 4 | 14 | 2 | |
| PN40 | DN32 | 180 | 175 | 102 | 32 | 140 | 100 | 78 | 18 | 4 | 18 | 2 | |
| PN40 | DN40 | 200 | 190 | 118 | 40 | 150 | 110 | 88 | 18 | 4 | 18 | 2 | |
| PN40 | DN50 | 230 | 190 | 123 | 50 | 165 | 125 | 102 | 20 | 4 | 18 | 3 | |
| PN16 | DN65 | 290 | 280 | 162 | 65 | 185 | 145 | 122 | 20 | 4 | 18 | 3 | |
| PN16 | DN80 | 310 | 280 | 173 | 80 | 200 | 160 | 138 | 20 | 8 | 18 | 3 | |
| PN16 | DN100 | 350 | 315 | 197 | 100 | 220 | 180 | 158 | 20 | 8 | 18 | 3 | |
| PN16 | DN125 | 400 | 610 | 610 | 125 | 250 | 210 | 188 | 22 | 8 | 18 | 3 | |
| PN16 | DN150 | 450 | 610 | 610 | 150 | 285 | 240 | 212 | 22 | 8 | 22 | 3 | |
| PN16 | DN200 | 550 | 850 | 850 | 200 | 340 | 295 | 268 | 24 | 12 | 22 | 3 | |
| PN16 | DN250 | 650 | 1000 | 1000 | 250 | 405 | 355 | 320 | 32 | 12 | 26 | 3 | |
