Металлические сильфонные осевые компенсаторы являются гибким соединительным элементом, который обеспечивает защиту системы от таких воздействий, как тепловое расширение и вибрация в трубопроводах, продлевая срок службы и создавая безопасные условия работы.
Рабочая температура составляет от -20 °C до +120 °C. Подходит для класса давления PN40.
Получить предложение Whatsapp
| ХАРАКТЕРИСТИКИ | |
|---|---|
| Эксенциальная рабочая толерантность | -20 /+10 (30mm) -30 /+15 (45mm) -40 /+20 (60mm) |
| Фланец | AISI304 / 321 |
| Сильфон | AISI304 |
| Рабочая температура | 427 °C |
| Рабочее давление | 16 bar / 2,5 bar |

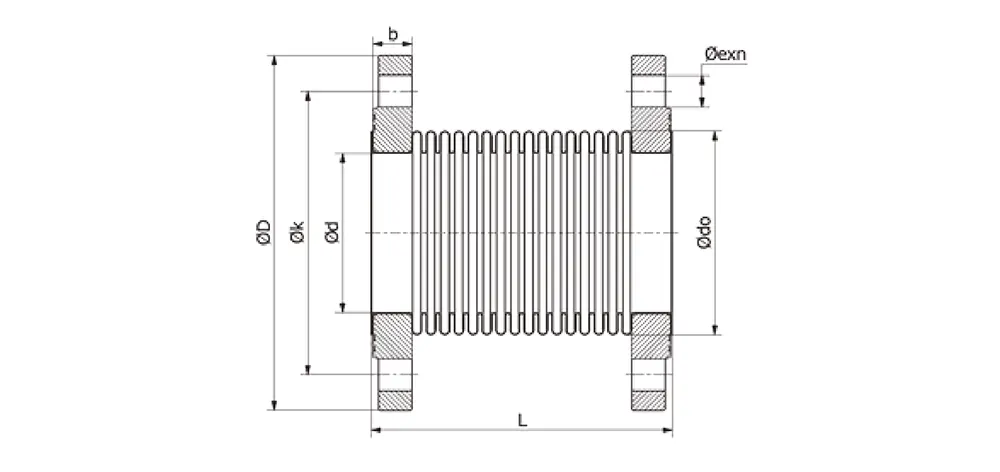

| Технический чертеж | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|||||||||||
| РАЗМЕРЫ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РАЗМЕР | L-размер | Присоединительные размеры | |||||||||||
| Расширение 30 mm | Расширение 45 mm | Расширение 60 mm | Ød | ØD | Øk | n | Øexn | b | |||||
| DN25 | 110 | 43 | 115 | 85 | 4 | 14 | 18 | ||||||
| DN32 | 110 | 43 | 140 | 100 | 4 | 18 | 18 | ||||||
| DN40 | 120 | 150 | 49 | 150 | 110 | 4 | 18 | 18 | |||||
| DN50 | 120 | 150 | 180 | 61 | 165 | 125 | 4 | 18 | 18 | ||||
| DN65 | 120 | 150 | 180 | 77 | 185 | 145 | 4 | 18 | 18 | ||||
| DN80 | 120 | 150 | 180 | 89 | 200 | 160 | 8 | 18 | 20 | ||||
| DN100 | 120 | 155 | 185 | 115 | 220 | 180 | 8 | 18 | 20 | ||||
| DN125 | 125 | 155 | 190 | 140 | 250 | 210 | 8 | 18 | 22 | ||||
| DN150 | 130 | 155 | 200 | 169 | 285 | 240 | 8 | 22 | 22 | ||||
| DN200 | 150 | 230 | 230 | 220 | 340 | 295 | 12 | 22 | 24 | ||||
