Двухстворчатые обратные клапаны обеспечивают однонаправленное движение жидкостей и предотвращают обратный поток, что способствует более эффективной работе системы. Эти клапаны защищают оборудование, такое как насосы и компрессоры, от повреждений, вызванных обратным потоком, и благодаря своей простой конструкции, автоматическому принципу работы и широкому спектру применения, они широко используются в различных отраслях.
Рабочая температура от -15 °C до +80 °C. Подходит для класса давления PN16.
Получить предложение WhatsappХАРАКТЕРИСТИКИ | |
---|---|
Корпус (1) | GG25 |
Диск (2) | AISI304 |
Пружина (3) | AISI304 |
Подвесной штифт (4) | AISI304 |
Пробка (5) | GG25 |
Подшипник корпуса (6) | PTFE |
Подшипник пружины (7) | PTFE |
Болт с кольцом (8) | WCB |
Рабочая температура | -15 °C / +80 °C |
Класс давления | PN16 |

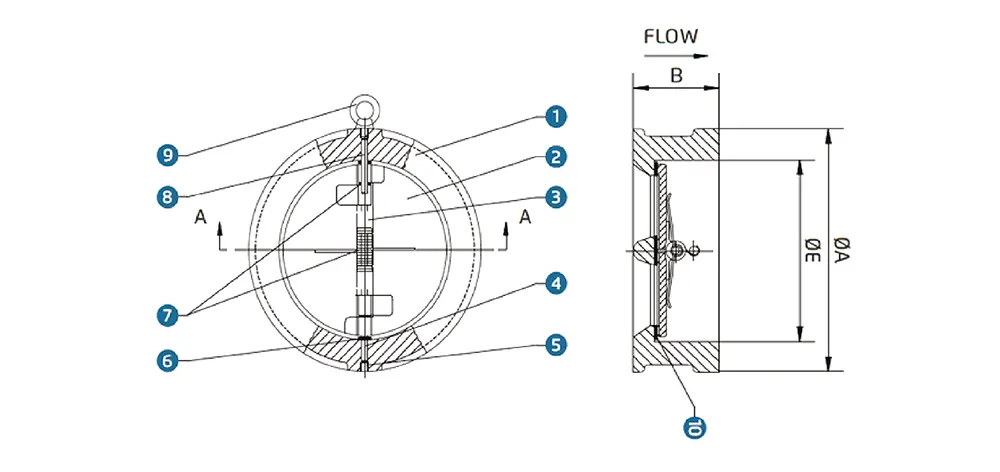

Технический чертеж | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
РАЗМЕРЫ | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
РАЗМЕР | B | E | A | ||||||||||
DN50 | 2" | 43 | 65 | 101 | |||||||||
DN65 | 2.1/2" | 48 | 80 | 121 | |||||||||
DN80 | 3" | 64 | 94 | 131 | |||||||||
DN100 | 4" | 64 | 117 | 156 | |||||||||
DN125 | 5" | 70 | 145 | 187 | |||||||||
DN150 | 6" | 76 | 170 | 213 | |||||||||
DN200 | 8" | 89 | 224 | 267 | |||||||||
DN250 | 10" | 114 | 265 | 327 | |||||||||
DN300 | 12" | 114 | 310 | 375 |
