Резиновые компенсаторы с коротким трубчатым фланцем — это гибкий элемент соединения, который обеспечивает защиту системы от таких воздействий, как тепловое расширение и вибрации, продлевая срок службы и создавая безопасные условия для работы трубопроводной системы.
Получить предложение Whatsapp
| ХАРАКТЕРИСТИКИ | |
|---|---|
| Соединение (1) | Чугун с фланцем |
| Корпус (2) | EPDM |
| Ткань (3) | Кордовое волокно |
| Сегмент (4) | Закаленная сталь |
| Рабочая температура | 120 °C |
| Класс давления | PN16 |

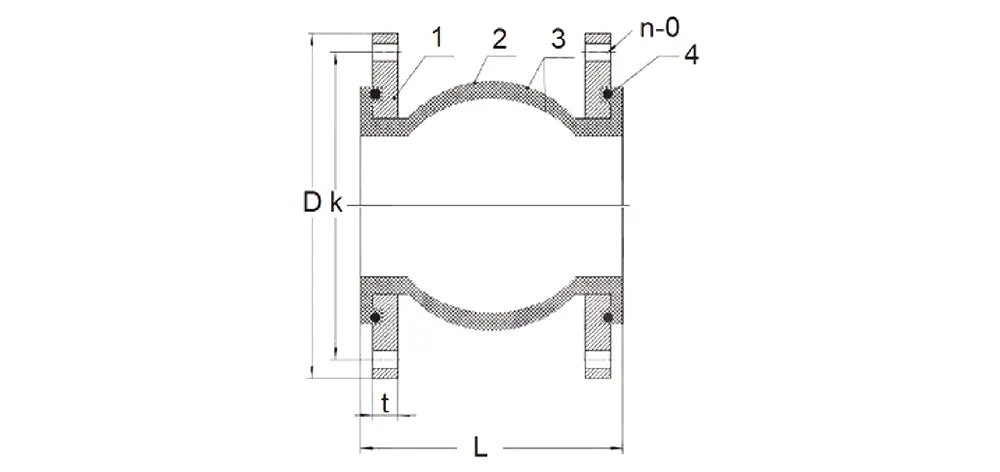

| Технический чертеж | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|||||||||||
| РАЗМЕРЫ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РАЗМЕР | L | D | k | t | nxM | ||||||||
| DN25 | 1" | 100 | 110 | 85 | 12 | 4X17 | |||||||
| DN32 | 2.1/4" | 100 | 135 | 100 | 13,5 | 4X18 | |||||||
| DN40 | 2.1/2" | 100 | 144 | 110 | 14,5 | 4X18 | |||||||
| DN50 | 2" | 100 | 159 | 125 | 14,5 | 4X18 | |||||||
| DN65 | 2.1/2" | 100 | 179 | 145 | 15 | 4X18 | |||||||
| DN80 | 3" | 100 | 194 | 160 | 17 | 4X18 | |||||||
| DN100 | 4" | 100 | 214 | 180 | 18 | 4X18 | |||||||
| DN125 | 5" | 120 | 244 | 210 | 20 | 4X18 | |||||||
| DN150 | 6" | 120 | 279 | 240 | 21 | 8X22 | |||||||
| DN200 | 8" | 120 | 334 | 295 | 22 | 12X22 | |||||||
| DN250 | 10" | 130 | 404 | 355 | 25 | 12X26 | |||||||
| DN300 | 12" | 130 | 459 | 410 | 25 | 12X26 | |||||||
