Das Şiber-Ventil ist aufgrund seines einfachen Aufbaus, des minimalen Druckverlusts und der günstigen Kosten im Vergleich zu anderen Ventiltypen ein bevorzugter Ventiltyp für die Flüssigkeitssteuerung in vielen verschiedenen Anwendungen.
Der einfache Aufbau der Schieberventile mit vertikal beweglichem Schieber erleichtert ihre Herstellung und Wartung und macht sie wirtschaftlicher als andere Ventiltypen. Bei voller Öffnung verursachen sie einen minimalen Druckabfall in der Anlage, da sie kein Hindernis für den Durchfluss darstellen.
Betriebstemperatur zwischen -30 °C und +120 °C. Geeignet für die Druckklasse 200 PSI.
Get a Quote Whatsapp
| SPEZIFIKATIONEN | |
|---|---|
| Gehäuse (1) | AISI304 / AISI316 |
| Klöppel (2) | AISI304 / AISI316 |
| Ring (3) | PTFE |
| Spindel (4) | AISI304 / AISI316 |
| Deckel (5) | AISI304 / AISI316 |
| Dichtung (6) | PTFE |
| Packung (7) | PTFE |
| Glan (8) | AISI304 |
| Mutter (9-12) | AISI304 |
| Schwungrad (10) | HT200 |
| Briefmarken (11-13) | AISI304 |
| Betriebstemperatur | -30 °C / +120 °C |
| Druckklasse | 200PSI |

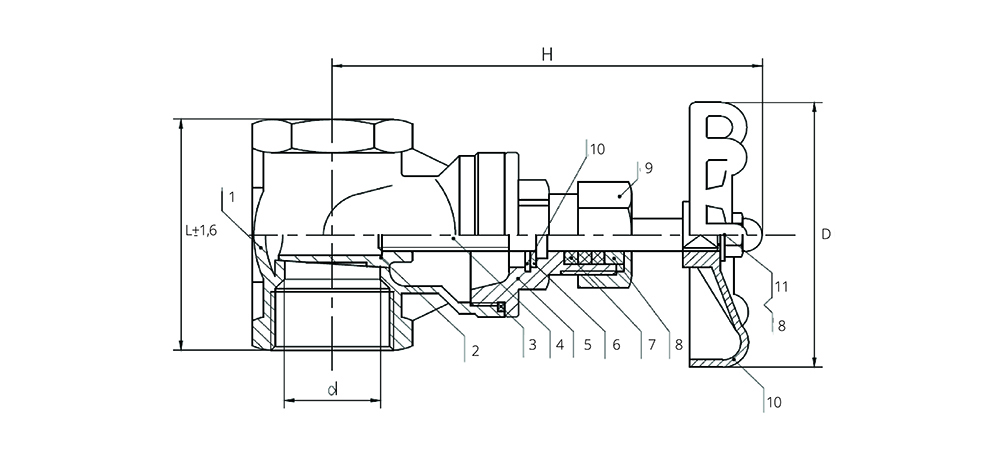

| Technische Zeichnung | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|||||||||||
| Abmessungen | ||||
|---|---|---|---|---|
| GRÖSSE | Ød | L | H | |
| DN15 | 1/2" | 14,5 | 54 | 95 |
| DN20 | 3/4" | 19 | 60 | 105 |
| DN25 | 1" | 24 | 63 | 115 |
| DN32 | 1.1/4" | 30 | 71 | 130 |
| DN40 | 1.1/2" | 38 | 78 | 145 |
| DN50 | 2" | 48 | 88 | 160 |
